冠能固控电控系统自动化控制操作说明

冠能固控智能控正压变频柜是集HMI、PLC、变频器一体，它能实现设备变频控制方式，使操作更人性化，客户可根据现场物料情况选择不同的转速和差转速。

自动控制使设备更广泛适用现场，客户根据不同的物料自己设定设备运转转速，差转速任意调节；状态画面里自动提醒设备保养部件定时保养报警，弥补了工作人员疏忽带来对设备的损坏；报警画面显示电气设备出现问题时的故障报警，是用户能更好的及时发现问题所在。

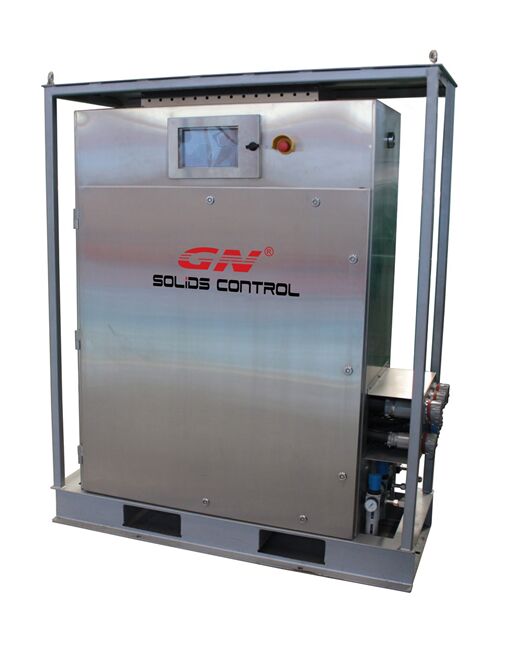

泥浆离心机扁变频柜

逻辑保护：（冠能固控GNLW363泥浆离心机操作为例）

启动：辅机启动10s左右主机开始慢慢启动，30s后供浆泵才允许启动，主、辅机不启动供浆泵无法启动；停止：供浆泵停止后，主、辅机才可以停止，主机停止转速到零后辅机才能停止，为设备运行提供更好的保护。

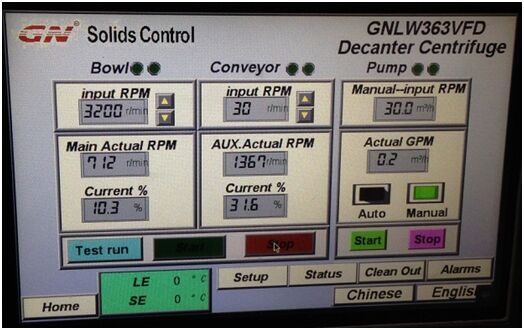

泥浆离心机扁变频柜控制面板

一、操作步骤：
• 1、HMI上电自动进入主界面;
• 2、主界面 点击“冲洗”按钮，选择冲洗模式，不选择冲洗模式设备无法启动;
• 3、点击“回主页”，界面返回主页;
• 4、点击“操作界面”按钮，进入操作界面;
• 5、设定主机转速、差转速，按启动按钮，如下图;
• 6、待离心机正常工作后，在上面画面中，点击“参数设置”进入，供浆泵的参数设置;
• 7、按照供浆泵电机的铭牌设定相应的参数;
• 8、参数设定完成后，按“回上页”按钮，返回操作界面;
• 9、在操作界面选择泵的启动方式，如选择手动控制，输入泵的运行流量，按启动按钮供浆泵开始正常工作;
• 10、如选择供浆泵选择自动控制，此时不用输入泵运行流量，泵会自动在泵额定工参数下工作;
• 11、设备的停止：在操作界面 按泵停止按钮，泵开始慢慢停止 再按钮主、辅机停止按钮设备慢慢停止工作;
• 12、如果不停供浆泵，按离心机主、辅机停止按钮无效;
• 13、冲洗模式中如果选择“停机冲洗模式”，在停止供浆泵后，按主、辅机停止按钮，冲洗电磁阀会自动打开（注意清水管线在接通状态），冲洗10分钟后主、辅机才会慢慢降速停止;
