钻井液除砂器/除砂清洁器

钻井液除砂器( Desander ) 是处理钻井液的二级固控设备,根据旋流器直径的大小不同,分为旋流钻井液除砂器和旋流除泥器.一般6″以上的旋流器组合称为除砂器,是钻井作业中的二级固控设备,常用的是10″和12″旋流器,主要用于分离钻井液中粒度为47-76μm的固相颗粒。根据客户要求处理量的大小,选择几组旋流器组合成钻井液除砂器。冠能固控的旋流钻井液除砂器广泛应用于石油钻井,水平定向钻井的除砂分离。

除砂器系列产品说明

分离粒度:=40微米 钻井液除砂器器特点说明

Desander

类型: 无底流筛干燥振动筛。
型号: GNWS-2S / GNWS-3S 除砂器。
应用领域: 石油钻井非加重泥浆的处理。
特点: 结构小巧,经济实惠,无需更换筛网。
说明: 分理处的钻屑较湿,不推荐用于加重泥浆的使用。

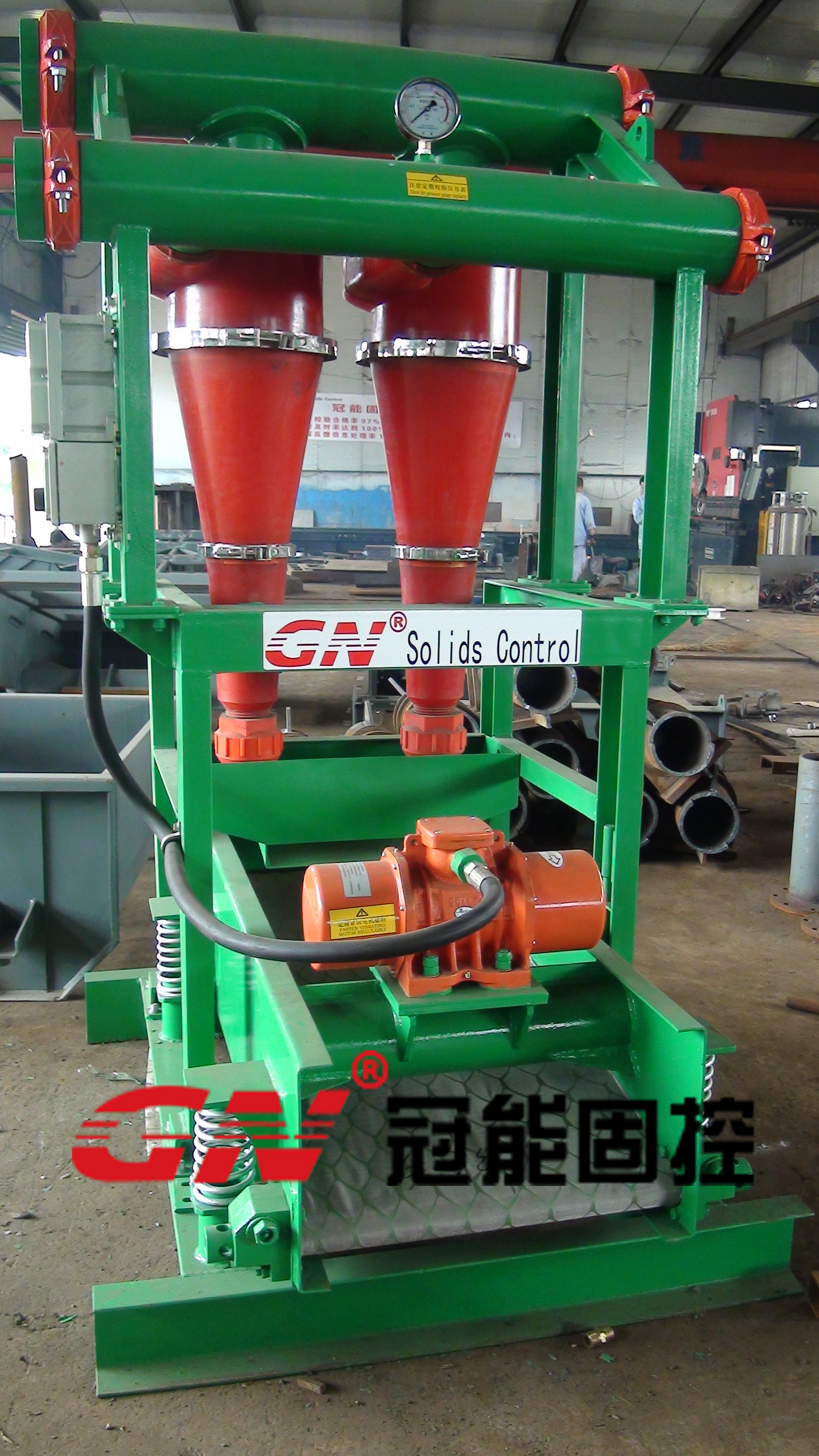

Mud Desander

类型:匹配GNZS752系列底流振动筛,筛网面积约1.35平方米。
型号: GNZJ752E-1S / GNZJ752E-2S。
应用领域: 小型石油钻修机,煤层气钻井,水平定向穿越钻机,水井等。
特点: 结构小巧,经济实惠,钻屑较干燥。
Big Shaker Desander 类型: 匹配3片筛网的GNZJ703系列大型底流振动筛,筛网面积2.6平方米。
对应型号: GNZJ703E-D2S / GNZJ703E-3S。
应用领域: 大型石油钻机,大型非开挖钻机,盾构工程,河道清淤工程等。
特点: 处理量大,处理的钻屑很干燥。

钻井液除砂器技术参数

型号 GNZJ752E-1S/2S GNZJ703E-D2S GNZJ703E-3S GNWSE-2S/3S
处理量

120 / 240m3/h

240m3/h(1056GPM) 360m3/h(1584GPM) 240 / 360m3/h
除砂旋流器尺寸 10 寸
除砂旋流器数量 1/2个 2个 3个 2/3个
工作压力 0.25~0.4 Mpa
进浆口尺寸 DN150
出浆口尺寸 DN200
底流筛型号 GNZS752E GNZS703E N/A
振动轨迹 直线
振动电机功率 2×0.75Kw 2×1.72Kw
角度调节电机功率 N/A 0.55Kw
筛网数量 2 3
筛网尺寸:长×高 750×900mm 700×1250mm
筛网面积 1.35m2
2.63m2
激振强度 ≤7.1G ≤7.5G
双振幅 3.92~5.62 4.14~5.96
筛箱调节角度 +2° -1°~+5° (Eletric & Mechanical)
防爆标准 ExdIIBt4 / IEC EX/ ATEX
重量(Kg) 1048/1105 1888 1964 502/559
外形尺寸:
长×宽×高(mm)
1674×1682×1802 2419×2199×1656 2419×2113×2066 2177×1000×1901
